L’Art de l’Enseigne LED Personnalisée : Entre Artisanat de Précision et Ingénierie Électronique
L’Art de l’Enseigne LED Personnalisée : Entre Artisanat de Précision et Ingénierie Électronique et programmation eproms.
Introduction

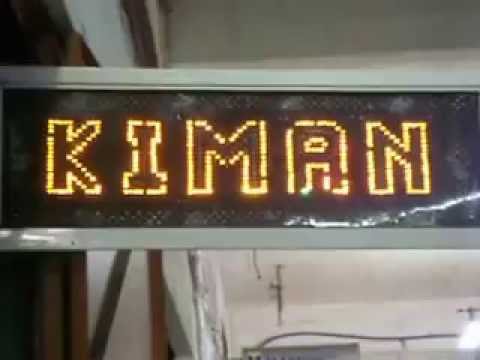

Découvrez les coulisses de la création d’une enseigne lumineuse unique. Bien loin des produits industriels standardisés, cette réalisation baptisée « KIMAN » est le fruit d’un travail méticuleux alliant design manuel et programmation électronique sur mesure. Voici les étapes clés de sa conception.
1. La Conception du Support : La Précision du Plexiglass percé pour implantation des LEDs de 5 mm de diamètre.
Tout commence par le choix du matériau : une plaque de plexiglass de haute qualité, choisie pour sa robustesse et sa transparence.
Tracé manuel : Les caractères spéciaux « KIMAN » ont été dessinés avec précision directement sur le support.
Perçage technique : Pour accueillir les composants lumineux, j’ai procédé au perçage de centaines de trous de 5 mm de diamètre. Chaque trou est positionné de manière à suivre parfaitement le contour des lettres et du chenillard extérieur, garantissant une netteté visuelle optimale une fois l’enseigne allumée.
2. L’Architecture Électronique : Puissance et Stabilité
L’implantation des LEDs ne se limite pas à l’esthétique ; elle demande une rigueur mathématique :
Montages expérimentaux à LEDs :
croissant panneau pharmacie.
Flèches et étoile octogonale.
Croix de pharmacie avec LEDs câblées en série de sept unités pour supporter un courant de 25 vdc.
Câblage en séries égales : Pour assurer la longévité des composants et une luminosité uniforme, les LEDs sont montées en séries calculées pour supporter le courant de l’alimentation.
Alimentation « Maison » : Contrairement aux transformateurs standards, l’alimentation utilisée ici a été entièrement conçue et réalisée par mes soins, garantissant une stabilité parfaite et une sécurité accrue pour l’ensemble du circuit.
3. Le Cœur du Système : Le Flasher à 16 Voies et la Programmation EPROM
C’est ici que la magie opère. L’animation de l’enseigne est gérée par un flasher à 16 voies, une pièce d’ingénierie électronique complexe dotée de trois supports d’EPROM.
Gestion du texte (KIMAN) : Deux EPROM sont dédiées exclusivement au nom « KIMAN ». En utilisant les cinq bits de poids faible pour le codage des données, j’ai pu graver des séquences d’allumage spécifiques pour donner vie aux lettres.
Le Chenillard (Contour) : Une troisième EPROM est consacrée à l’animation du contour. Grâce au codage des cinq bits de poids faible, le chenillard offre un mouvement fluide et dynamique qui attire immédiatement l’œil.
Conclusion : Un Savoir-Faire Unique
Cette enseigne est bien plus qu’un simple panneau publicitaire. C’est une démonstration de maîtrise technique, de la soudure manuelle à la programmation de puces mémoires (EPROM). Chaque projet est une nouvelle occasion de repousser les limites de la créativité électronique.
